電力調度數據網屏與二次安防屏

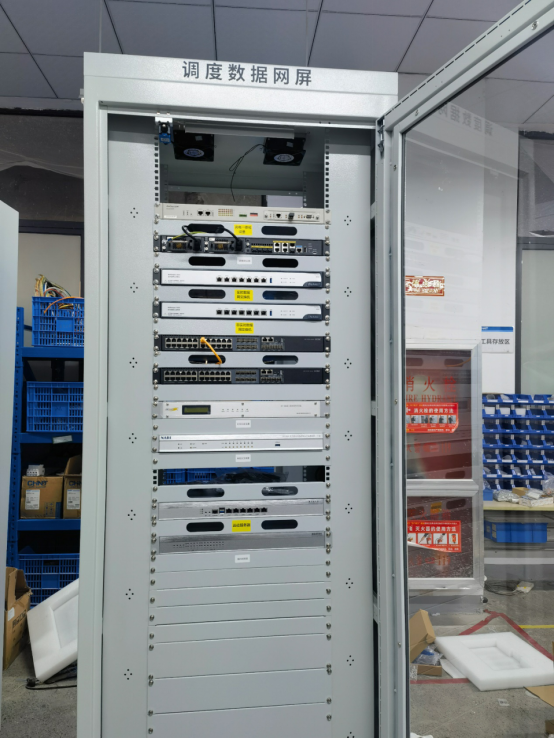

調度數據網屏：

杭州領祺科技的調度數據網屏，安裝于光伏二次預制艙中，主要用在分布式光伏電站、開閉所、配電房等中，是電網調度自動化，管理現代化工業設備的基礎，是確保電網安全，穩定，經遠濟運行的重要手段，是電力系統的重要基礎設施。主要作用是將電力自動化數據加工遠傳給調度中心集中管理，是電網調度自動化、管理現代化的基礎，是確保電網安全、穩定、經濟運行的重要手段，是電力系統的重要基礎設施，在協調電力系統發、送、變、配、用電等組成部分的聯合運轉及保證電網安全、經濟、穩定、可靠的運行方面發揮了重要的作用。

調度數據網屏的組成？

調度數據網屏主要由GPS對時裝置、工業級以太網交換機、遠動通迅裝置、規約轉換裝置、縱相加密裝置、光端機等通迅裝置，數字通道防雷器、模擬通道防雷器、插線板、空氣開關、屏柜及附件等設備組成等數據網柜配件，配套路由器1臺、電力專用縱向加密裝置2臺、交換機2臺。路由器負責數據業務傳輸，兩個縱向加密裝置分位實時信息區和非實時信息區，一臺縱向加密配套一臺交換機做業務處理。

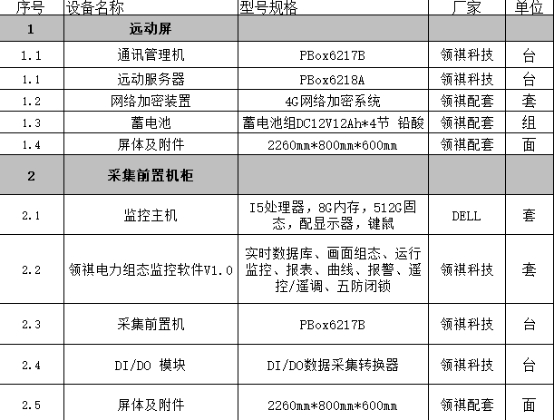

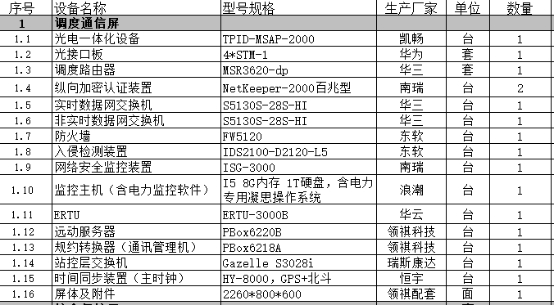

調度數據網屏設備清單

調度數據網屏的關鍵技術和技術性能參數？

對于電力調度數據網絡的安全穩定運行來說，前提基礎就是需要保障電力調度數據網絡的安全穩定。電力

調度數據網絡的主要技術包括兩點:第一是電力調度數據網絡結構的硬件設施技術;第二是電力調度數據網絡的網絡應用技術。

（1）電力調度數據網絡結構的硬件設施技術。

為了保證電力調度數據網絡的安全穩定性，就要保證連接鏈路的可靠安全性，避免山于某一個連接節點出現故障缺陷問題導致整個電力調度數據網絡的故障，我們要選擇使用硬件設施的技術，可以是鏈路的自我檢測與保護技術，可以快速而準確地找到故障的確切位置，避免出現電力信息數據丟失的現象。目前在鏈路的保護技術中，多采用一些雙向檢測的保護技術，防比故障發生對電力調度數據網絡的運行產生影響。

（2）電力調度數據網絡的網絡應用技術。

電力調度數據網絡的安全不僅要靠硬件的設施保護技術，還需要應用到網絡技術，比如說電力調度網絡的拓撲結構技術，可以采用雙平面的網絡拓撲技術，也可以選擇扁平化的網絡拓撲技術。這要根據實際的電力調度數據網絡的骨干業務情況進行選擇，若是電力調度數據骨干網絡的業務比較多，一般就采用雙平面的網絡拓撲技術，不僅可以降低業務處理的難度，還可以有效地保證電力調度數據網絡的安全穩定運行。而伴隨著電力調度數據網絡節點的不斷增加，整體結構層次更加復雜，所以采用扁平方式的網絡拓撲技術往往更能優化電力的網絡結構。

調度數據網屏的作用？

（1）通過電力調度數據網的構建，能夠有效提高電力管理企業對電力調度工作的把控管理水平。

（2）在電力調度數據網的運行中，必須依照管理原則來進行，這是為了進一步確保電力數據網的實時性、穩定性與安全性能。因此，電力調度數據網能夠進一步對電力調度數據網的數據傳輸工作起到積極作用，確保數據的準確性。

（3）電力調度數據網有利于各層級電力系統的信息交流和數據傳輸，從而提升電力企業的工作效率，推動電力系統進一步發展。

電力調度數據網屏的特點？

高可靠性

●設備本身的可靠性（熱插拔、熱備用、雙電源等）；

●配置的可靠性要求高；

●設備獨立鏈接。

實時性

●低延遲；

●低收斂；

●網管能夠?qū)崟r對設備故障做出響應；

安全性

●安全隔離；

●數據加密，分區管理

●設備經通訊管理機與外網隔離，保障設備安全；

●配置網安設備實現安全控制，安全監測和安全管理；

調度數據網是什么？

國家電力調度數據網是為了確保各調度中心之間，以及調度中心與變電站、發電廠之間實時數據通信的可靠性和安全性。國家電力調度數據網的建設按照“統一規劃設計、統一技術體制、統一路由策略、統一組織實施”的原則進行網絡工程建設，已逐漸形成從縣級、市級、省級、地區級、國家級這5個級別的電力調度數據網，從而將我國電力網連成了一個緊密的整體。

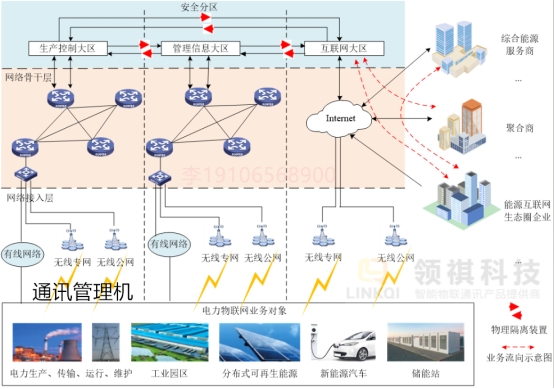

調度數據網的結構

電力調度數據網功能上可分兩類，一部分是骨干網絡，另一部分是各級接入網絡。電力調度網骨干網絡由第一平面和第二平面組成，又稱為骨干網 A 平面和骨干網 B 平面，兩個平面的拓撲和節點設置一致，互為主備。電力調度網絡骨干網分為四級，第一級為國調、第二級為區調度、第三級省調，第四級地調。骨干網的主要功能是將各級電網調度中心與各級電力調度接入網進行互聯。接入網又分為四區（一區，為實時區，是控制生產區；二區，為非實時區，是非控制生產區；三區、四區，為管理信息大區）各級接入網的主要功能是接入和匯聚各級變電站和直調電廠，歸屬不同調度中心的變電站和直調電廠由不同的電力調度接入網進行接入。一個變電站一般接入到兩張接入網中，實現上行鏈路的冗余備份。
